Jak dobrać prawidłowo akumulator do Meleksa?

Jak prawidłowo dobrać akumulator trakcyjny do pojazdu elektrycznego?

Akumulatora trakcyjnego nie należy dobierać wyłącznie na podstawie marki albo potocznej nazwy pojazdu. O prawidłowym doborze decyduje konfiguracja układu zasilania konkretnego egzemplarza: napięcie całego zestawu, liczba i napięcie pojedynczych akumulatorów, technologia baterii, dostępna przestrzeń montażowa, masa kompletu, rodzaj zacisków oraz zgodność z prostownikiem.

Trojan T-105, T-125 i T-145 są 6-woltowymi, kwasowo-ołowiowymi akumulatorami trakcyjnymi z płynnym elektrolitem. Wszystkie są przeznaczone do pracy cyklicznej, ale różnią się pojemnością, czasem pracy pod obciążeniem, wysokością i masą. Z tego powodu nie można automatycznie przyjąć, że każdy z nich będzie odpowiedni do każdego meleksa lub innego pojazdu elektrycznego.

Dobór akumulatora trakcyjnego krok po kroku

1. Ustal napięcie znamionowe całego zestawu

W pojazdach elektrycznych akumulatory trakcyjne są zwykle połączone szeregowo. W takim układzie napięcia poszczególnych akumulatorów sumują się, natomiast pojemność zestawu wyrażona w amperogodzinach pozostaje taka jak pojemność jednego akumulatora.

Nowy komplet musi zachować napięcie wymagane przez sterownik, silnik, instalację pomocniczą i prostownik pojazdu. Zmiana napięcia zestawu, na przykład z 36 V na 48 V, jest modyfikacją układu napędowego, a nie zwykłą wymianą akumulatorów.

2. Policz akumulatory i odczytaj napięcie jednej sztuki

Sama informacja „pojazd 48 V” nie wystarcza do zamówienia właściwych baterii. Zestaw 48 V może być zbudowany z różnej liczby akumulatorów o różnym napięciu jednostkowym.

• Odczytaj napięcie z etykiety jednego obecnego akumulatora.
• Policz wszystkie akumulatory należące do zestawu trakcyjnego.
• Sprawdź oznaczenie producenta i pełny model obecnej baterii.
• Porównaj konfigurację z tabliczką znamionową i dokumentacją pojazdu.
• W razie wcześniejszych przeróbek nie opieraj doboru wyłącznie na tym, co jest aktualnie zamontowane.

Jeżeli pojazd wykorzystuje osiem 6-woltowych akumulatorów połączonych szeregowo, modele Trojan T-105, T-125 i T-145 spełniają podstawowy warunek napięciowy dla zestawu 48 V. Nie potwierdza to jeszcze ich pełnej zgodności – konieczna jest dalsza weryfikacja.

3. Sprawdź technologię baterii

Trojan T-105, T-125 i T-145 to akumulatory FLA, czyli kwasowo-ołowiowe akumulatory zalewane z płynnym elektrolitem. Wymagają okresowej kontroli poziomu elektrolitu oraz uzupełniania wody destylowanej lub dejonizowanej zgodnie z instrukcją producenta.

• FLA: akumulator z płynnym elektrolitem, wymagający obsługi i wentylowanego miejsca ładowania.
• AGM: akumulator VRLA z elektrolitem zaabsorbowanym w macie szklanej, niewymagający dolewania wody.
• Litowo-jonowy: system bateryjny wykorzystujący układ zarządzania baterią BMS i wymagający zgodnego układu ładowania.

Nie należy zamieniać technologii FLA na AGM albo baterię litową wyłącznie dlatego, że nowa bateria mieści się w komorze i ma podobne napięcie znamionowe. Różne technologie wymagają odpowiedniego profilu ładowania, a system litowy dodatkowo właściwego BMS, zabezpieczeń, połączeń i zgodności z elektroniką pojazdu.

Jeżeli planowana jest zmiana technologii zasilania, należy ją traktować jako techniczną modernizację pojazdu. Taką zmianę powinien poprzedzić dobór wykonany na podstawie dokumentacji pojazdu, baterii i prostownika. Pomoc w ocenie układu zapewnia serwis pojazdów elektrycznych MELEX.

4. Porównaj pojemność przy tym samym czasie rozładowania

Pojemność akumulatora podaje się w amperogodzinach, ale jej wartość zależy od czasu i prądu rozładowania. Dlatego parametry C5, C10, C20 i C100 nie są czterema różnymi pojemnościami użytkowymi, lecz wynikami pomiaru tego samego akumulatora przy różnych szybkościach rozładowania.

• C5: pojemność wyznaczona przy rozładowaniu trwającym 5 godzin.
• C10: pojemność wyznaczona przy rozładowaniu trwającym 10 godzin.
• C20: pojemność wyznaczona przy rozładowaniu trwającym 20 godzin.
• C100: pojemność wyznaczona przy rozładowaniu trwającym 100 godzin.

Akumulator kwasowo-ołowiowy oddaje mniejszą liczbę amperogodzin przy szybszym rozładowaniu. Z tego względu wolno porównywać wyłącznie wartości podane dla tego samego czasu rozładowania. W zastosowaniach trakcyjnych warto analizować nie tylko C20, lecz także C5 oraz podawany przez producenta czas pracy przy określonym, stałym poborze prądu.

5. Sprawdź wymiary, wysokość zacisków i sposób mocowania

Zgodność elektryczna nie gwarantuje zgodności montażowej. Akumulator musi mieścić się w komorze, być prawidłowo zamocowany i pozostawiać bezpieczną przestrzeń nad zaciskami oraz przewodami.

T-105 i T-125 mają według aktualnych danych Trojan jednakowe wymiary obudowy. T-145 zachowuje zbliżoną powierzchnię podstawy, ale jest o 22 mm wyższy od T-105 i T-125. Przed jego montażem należy zmierzyć nie tylko wnękę, ale również przestrzeń potrzebną na zaciski, przewody, osłony, korki i ewentualny system uzupełniania wody.

• Sprawdź długość, szerokość i wysokość każdego stanowiska baterii.
• Zmierz wolną przestrzeń nad najwyższym punktem zacisku i przewodu.
• Zweryfikuj rozmieszczenie biegunów oraz długość przewodów połączeniowych.
• Sprawdź uchwyty, dociski i elementy zabezpieczające akumulatory przed przesuwaniem.
• Upewnij się, że po montażu możliwa będzie kontrola i uzupełnianie poziomu wody.

6. Uwzględnij masę całego kompletu

Większa pojemność oznacza również większą masę. Należy ją uwzględnić przy ocenie masy własnej pojazdu, dopuszczalnej masy całkowitej, obciążenia osi i dostępnej ładowności.

7. Zweryfikuj rodzaj zacisków i przewody

Trojan udostępnia akumulatory z różnymi typami zacisków. Przed zamówieniem należy potwierdzić konkretny wariant końcówki, sposób przykręcenia przewodów oraz rozmieszczenie biegunów. Przewody po montażu nie mogą być naprężone, załamane ani narażone na przetarcie.

Moment dokręcenia zależy od typu zacisku. Trojan ostrzega, że nadmierne dokręcenie może doprowadzić do uszkodzenia bieguna, jego stopienia albo pożaru. Podczas montażu należy zastosować wartość przewidzianą dla konkretnego wariantu zacisku w instrukcji konserwacji Trojan, a nie uniwersalną wartość dla wszystkich końcówek.

8. Potwierdź zgodność prostownika

Prostownik musi odpowiadać napięciu całego zestawu, technologii akumulatorów i wymaganej charakterystyce ładowania. Prawidłowe napięcie wyjściowe nie jest jedynym kryterium zgodności.

Trojan zaleca do akumulatorów głębokiego rozładowania automatyczne ładowanie trzystopniowe obejmujące fazę ładowania zasadniczego, absorpcji i podtrzymania. W ogólnych wytycznych producent wskazuje prąd ładowania równy około 10–13% pojemności C20. Dla porównywanych modeli daje to:

Zbyt niskie parametry ładowania mogą wydłużyć proces i sprzyjać niedoładowaniu, natomiast niewłaściwy profil lub nadmierne parametry mogą powodować przeładowanie, wzrost temperatury i nadmierne gazowanie. Trojan wskazuje, że zarówno chroniczne niedoładowanie, jak i przeładowanie przyspieszają zużycie akumulatorów.

Jak dobrać pojemność do sposobu użytkowania pojazdu?

Jeżeli liczba 6-woltowych akumulatorów pozostaje taka sama, zastosowanie T-125 albo T-145 zamiast T-105 nie zwiększa napięcia znamionowego zestawu. Zwiększa natomiast jego pojemność, energię znamionową oraz masę.

Większa pojemność może wydłużyć czas pracy w porównywalnych warunkach, ale nie pozwala uczciwie wyliczyć dokładnego zasięgu bez danych eksploatacyjnych. Rzeczywisty wynik zależy między innymi od poboru prądu, masy pojazdu i ładunku, prędkości, liczby ruszeń, nachylenia terenu, temperatury, stanu ogumienia, oporów toczenia oraz kondycji baterii.

Większa pojemność nie oznacza automatycznie większej prędkości maksymalnej. Osiągi napędu zależą od całego układu pojazdu, w tym napięcia, sterownika, silnika, przełożenia, obciążenia i stanu technicznego.

Kiedy rozważyć większą pojemność?

• Gdy sprawny pojazd regularnie wykorzystuje dużą część dostępnej pojemności podczas jednego cyklu pracy.
• Gdy pojazd pracuje przez dłuższy czas bez możliwości doładowania.
• Gdy trasy obejmują częste ruszanie, podjazdy albo przewóz pasażerów lub ładunku.
• Gdy większy model jest zgodny z komorą, mocowaniem, masą pojazdu i prostownikiem.

Trojan podaje, że płytsze rozładowania sprzyjają dłuższej trwałości akumulatorów. Producent zaleca rozładowania do 50% lub mniejsze, określa 80% jako maksymalną bezpieczną głębokość rozładowania i zaleca ładowanie po każdym okresie użytkowania. Akumulatorów FLA nie należy pozostawiać w stanie głębokiego rozładowania.

Czy Trojan T-105, T-125 i T-145 pasują do każdego meleksa?

Nie można potwierdzić zgodności wyłącznie na podstawie określenia „melex”, a w wielu przypadkach również na podstawie samego numeru modelu. Pojazdy różnią się rokiem produkcji, wersją, wyposażeniem, napięciem zestawu, technologią baterii i późniejszymi modyfikacjami.

W aktualnych konfiguracjach wybranych pojazdów serii N.20 producent stosuje zestawy 48 V złożone z ośmiu T-125 lub oferuje T-145 jako wariant FLA. W wybranych pojazdach N.30 stosowany jest zestaw 48 V złożony z ośmiu T-145. Dostępne są również konfiguracje litowe. Są to potwierdzone przykłady zastosowania, a nie uniwersalna tabela zamienności dla wszystkich egzemplarzy.

• T-105 i T-125: mają jednakowe wymiary według aktualnych kart Trojan, ale różnią się pojemnością i masą.
• T-145: ma większą pojemność, ale jest wyższy i cięższy.
• Każdy model: wymaga potwierdzenia liczby sztuk, napięcia zestawu, mocowania, zacisków i prostownika.

Informacje o aktualnie oferowanych pojazdach znajdziesz w katalogu pojazdów elektrycznych MELEX. W przypadku starszych serii i pojazdów po modyfikacjach najbezpieczniejszą podstawą doboru są dane konkretnego egzemplarza.

Dlaczego nie należy stosować akumulatorów rozruchowych?

Akumulator rozruchowy jest projektowany przede wszystkim do krótkotrwałego dostarczenia wysokiego prądu potrzebnego do uruchomienia silnika spalinowego. Akumulator trakcyjny zasila napęd przez znacznie dłuższy czas i jest przystosowany do powtarzających się cykli rozładowania i ładowania.

Trojan T-105, T-125 i T-145 są akumulatorami deep-cycle przeznaczonymi do zastosowań cyklicznych, między innymi w wózkach golfowych i pojazdach użytkowych. Standardowego akumulatora samochodowego nie należy traktować jako równoważnego zamiennika baterii trakcyjnej tylko dlatego, że ma pasujące napięcie.

Czy można wymienić tylko jeden akumulator w zestawie?

W szeregowym zestawie przez wszystkie akumulatory przepływa ten sam prąd. Element o najmniejszej dostępnej pojemności ogranicza pracę całego zestawu i może wcześniej osiągać skrajny stan rozładowania lub naładowania.

Nie należy mieszać w jednym szeregu modeli T-105, T-125 i T-145 ani akumulatorów o różnej technologii i pojemności. Przed wymianą pojedynczej sztuki należy zbadać kondycję całego zestawu, uwzględniając wiek baterii, napięcia, gęstość elektrolitu i zachowanie pod obciążeniem. W przypadku zużytego kompletu zastąpienie tylko jednego elementu nowym nie przywraca pojemności pozostałych baterii.

Jak sprawdzić stan obecnego zestawu?

Trojan wskazuje, że sama ocena wizualna nie wystarcza do określenia kondycji akumulatora. W akumulatorach FLA wykorzystuje się pomiar napięcia obwodu otwartego oraz gęstości elektrolitu, a stan zestawu ocenia się również podczas pracy pod obciążeniem.

• Sprawdź obudowy pod kątem pęknięć, odkształceń i wycieku elektrolitu.
• Skontroluj zaciski, przewody, dociski i połączenia pod kątem luzu, korozji i przegrzania.
• Zmierz napięcie każdej baterii oraz całego zestawu.
• W akumulatorach FLA zmierz gęstość elektrolitu we wszystkich celach i skoryguj wynik względem temperatury zgodnie z instrukcją producenta.
• Po pełnym ładowaniu sprawdź zachowanie napięć pod obciążeniem.
• Zweryfikuj, czy prostownik kończy pełny cykl ładowania i nie sygnalizuje błędów.

Trojan zaleca, aby przed dokładnym pomiarem napięcia spoczynkowego akumulatory pozostawały bez ładowania i bez obciążenia przez co najmniej 6 godzin, a najlepiej przez 24 godziny. Producent podaje również, że różnica gęstości większa niż 0,030 pomiędzy celami, utrzymująca się po pełnym ładowaniu, jest wskazaniem do dalszej oceny i ewentualnego ładowania wyrównawczego zgodnie z instrukcją dla baterii FLA.

Spadek zasięgu nie zawsze oznacza, że wszystkie akumulatory wymagają wymiany. Przyczyną mogą być również skorodowane połączenia, uszkodzony przewód, niedoładowanie, niesprawny prostownik, nieprawidłowy poziom elektrolitu albo zwiększone opory toczenia pojazdu. Diagnostykę zestawu można zlecić w serwisie PROEM.

Jakich informacji potrzebujemy do doboru akumulatorów?

Minimalny zestaw danych do wstępnego doboru

• liczba akumulatorów w pojeździe,
• napięcie pojedynczego akumulatora,
• pełne oznaczenie aktualnie zamontowanej baterii,
• wymiary dostępnej przestrzeni,
• zdjęcie układu baterii i tabliczki prostownika.

Jeżeli nie masz wszystkich danych, prześlij dostępne zdjęcia przez formularz kontaktowy. Specjaliści PROEM pomogą zidentyfikować układ i dobrać odpowiedni komplet.

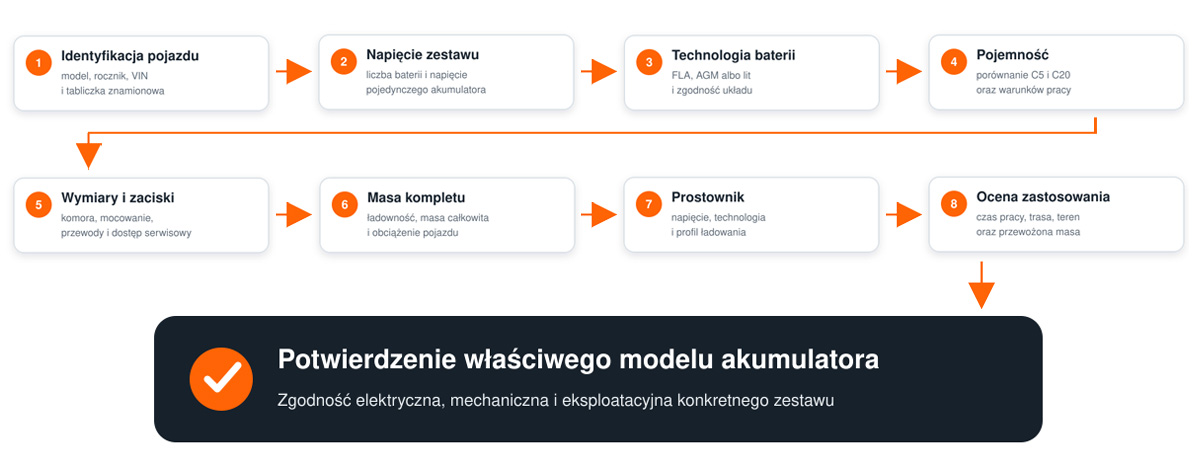

Schemat doboru akumulatora trakcyjnego

Podsumowanie – kiedy akumulator jest prawidłowo dobrany?

Trojan T-105, T-125 albo T-145 można uznać za odpowiedni do konkretnego pojazdu dopiero po potwierdzeniu:

• napięcia całego układu trakcyjnego,
• liczby i napięcia pojedynczych akumulatorów,
• technologii FLA zgodnej z układem pojazdu,
• pojemności odpowiedniej do warunków pracy,
• wymiarów komory i przestrzeni nad zaciskami,
• dopuszczalnej masy kompletnego zestawu,
• rodzaju zacisków, przewodów i mocowania,
• zgodności z prostownikiem,
• braku przeciwwskazań w dokumentacji konkretnego pojazdu.

Zobacz dostępne akumulatory trakcyjne Trojan do meleksów i innych pojazdów elektrycznych albo skontaktuj się z PROEM, aby potwierdzić właściwy zestaw do konkretnego pojazdu.
